Varmegenvinding (VGV) – vekslertyper, virkningsgrad og BR18-krav
Hvad er varmegenvinding? Det er en varmeveksler i ventilationsaggregatet, der genbruger varmen fra den brugte udsugningsluft til at forvarme den friske indblæsningsluft – uden at luftstrømmene blandes. Det sænker varmeregningen markant og er et krav i BR18 på anlæg med både indblæsning og udsugning. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer aggregater med varmegenvinding til bolig, erhverv, nybyg og renovering i hele Danmark.
Oplever du disse problemer?
Varmegenvinding (VGV) er hjertet i et moderne, balanceret ventilationsanlæg. En varmeveksler i aggregatet overfører varmen fra den varme, brugte udsugningsluft til den kolde, friske indblæsningsluft – uden at de to luftstrømme blandes. Om vinteren betyder det, at den friske luft er forvarmet, inden den når rummene, så du genbruger langt det meste af varmen i den luft, du alligevel skulle sende ud. Det sænker varmeforbruget markant og er baggrunden for, at BR18 kræver varmegenvinding på anlæg med både indblæsning og udsugning. Vekslertypen, virkningsgraden og styringen afgør, hvor meget du sparer. Vilea projekterer, installerer og servicerer ventilationsaggregater med varmegenvinding til både bolig, boligforening og erhverv – i nybyg og ved renovering – i hele Danmark.
Hvad er varmegenvinding, og hvorfor betaler det sig?
Varmegenvinding er en varmeveksler, der sidder mellem indblæsning og udsugning i ventilationsaggregatet. Den varme, brugte luft, du suger ud af boligen eller bygningen, afgiver sin varme til den kolde friske luft, der blæses ind – men de to luftstrømme holdes adskilt, så du ikke recirkulerer lugt, fugt eller forurening. På den måde genbruger du varmen i luften i stedet for at sende den ud gennem taget. Uden VGV skal varmeanlægget bruge energi på at opvarme al den kolde udeluft fra bunden; med en effektiv veksler er luften allerede forvarmet, når den rammer rummene. Det er derfor et moderne ventilationsaggregat med varmegenvinding er standard i alt fra enfamilieshuse til store kontorbyggerier, og hvorfor BR18 stiller krav om det.
Vekslertyper – modstrøm, rotor og væskekoblet
Der findes tre hovedtyper varmevekslere, og valget afhænger af krav til virkningsgrad, fugt, hygiejne og plads. Modstrøms- og pladeveksleren (krydsveksler) er et fast metalelement, hvor de to luftstrømme løber i hver sit kanalsystem og aldrig blandes; modstrømsvarianten har høj virkningsgrad og er standardvalget i boliger og hvor der ikke må overføres fugt eller lugt. Den roterende veksler (rotorveksler) er et langsomt roterende hjul, der optager varme fra udsugningen og afgiver den til indblæsningen; den har typisk høj virkningsgrad på lidt plads og kan også overføre en del fugt, hvilket er en fordel om vinteren, men kræver, at en smule recirkulation er acceptabel. Den væskekoblede veksler består af to varmeflader – ét batteri i udsugningen og ét i indblæsningen – forbundet med et lukket vandkredsløb, så varmen flyttes via væske; den bruges, hvor indblæsning og udsugning er fysisk adskilt og ikke kan mødes i samme aggregat, og har typisk lavere virkningsgrad end de to øvrige. Vilea rådgiver om den rette vekslertype ud fra bygning, anvendelse og hygiejnekrav.
Virkningsgrad – hvad kan man forvente?
Temperaturvirkningsgraden angiver, hvor stor en andel af varmen veksleren genvinder. Den afhænger af vekslertype, luftmængder, temperaturer og aggregatets tilstand, så tal skal altid ses som vejledende intervaller. Roterende vekslere og gode modstrømsvekslere ligger ofte i omegnen af 80-90 % temperaturvirkningsgrad under typiske driftsforhold, mens ældre krydsvekslere og væskekoblede løsninger normalt ligger lavere. Den reelle årsnyttevirkning bliver lavere end topvirkningsgraden, fordi anlægget bl.a. skal afrimes ved frost og bruger ventilatoreffekt. De præcise virkningsgrader, SEL-værdier og minimumskrav fastlægges i projekteringen efter Bygningsreglementet og DS 447 ud fra det konkrete aggregat og de aktuelle luftmængder – Vilea beregner og dokumenterer dette. Overspecificerede tal fra datablade under laboratorieforhold svarer sjældent til hverdagsdriften.
- Modstrøms-/pladeveksler: høj virkningsgrad, ingen fugtoverførsel, luftstrømme helt adskilt.
- Roterende veksler (rotor): ofte de højeste virkningsgrader på lidt plads, kan overføre fugt.
- Væskekoblet batteri: typisk lavere virkningsgrad, men muligt når indblæsning og udsugning er adskilt.
- Årsnyttevirkning < topvirkningsgrad: afrimning og ventilatoreffekt trækker den reelle besparelse lidt ned.
BR18 og reglerne for varmegenvinding
Varmegenvinding er reguleret, men de præcise krav fastlægges altid i projektet. BR18 kræver, at ventilationsanlæg med både mekanisk indblæsning og udsugning er forsynet med varmegenvinding, og at anlæggets specifikke elforbrug til lufttransport (SEL) og vekslerens virkningsgrad overholder reglementets grænser. Projektering, udførelse, indregulering og drift følger DS 447 (Ventilation i bygninger), og ved ibrugtagning skal der foreligge en drifts- og vedligeholdelsesmanual. De konkrete minimumskrav til virkningsgrad og SEL afhænger af anlægstype og anvendelse og beregnes i projekteringen. Læs mere om BR18-ventilationskravene og se, hvordan varmegenvinding spiller sammen med behovsstyret ventilation for at sænke energiforbruget yderligere.

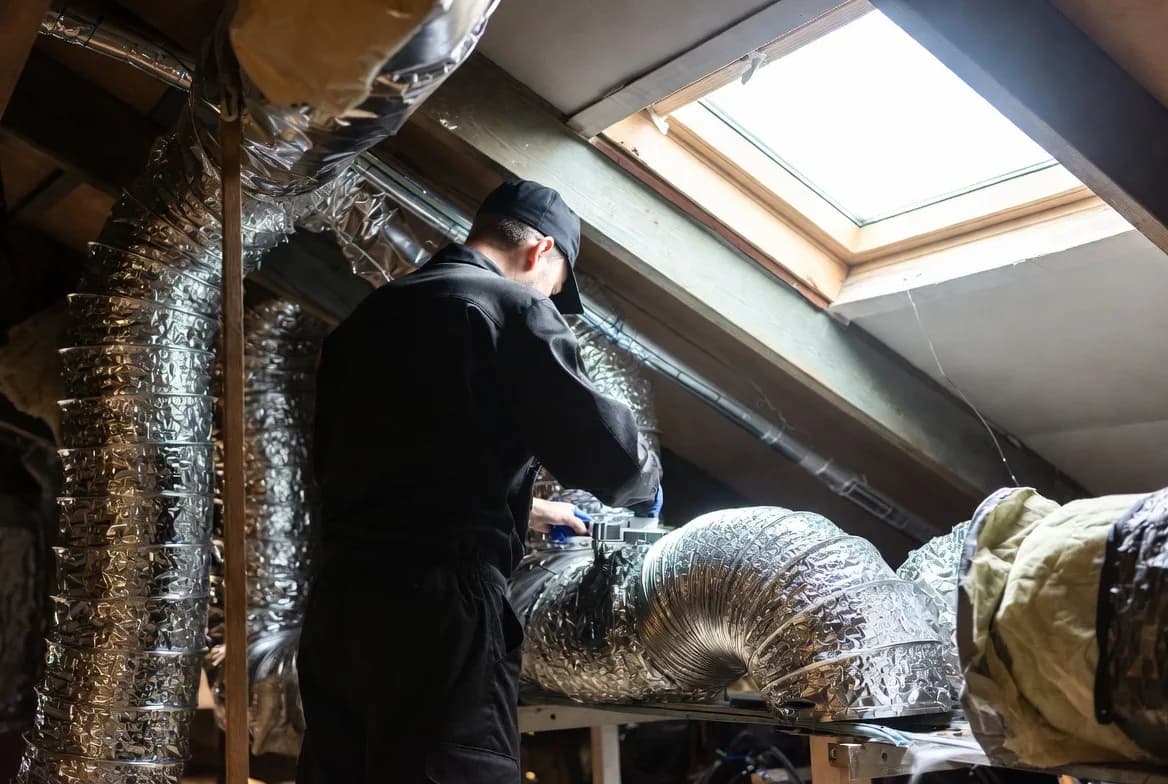

Hvor bruges varmegenvinding – bolig, erhverv, nybyg og renovering

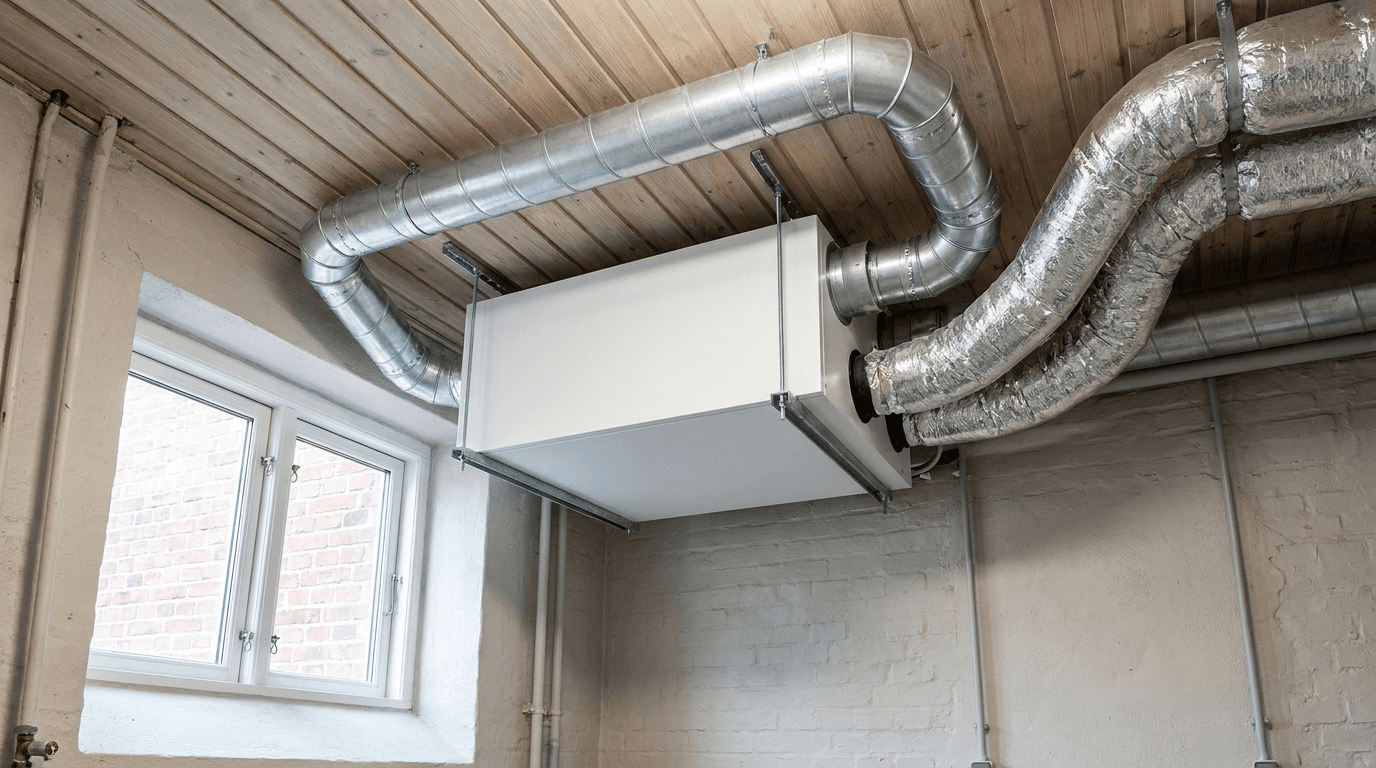

Varmegenvinding indgår i stort set alle balancerede anlæg. I boligen sikrer et kompakt aggregat med modstrømsveksler frisk luft i alle rum, fjerner fugt i bad og køkken og forvarmer den friske luft, så der ikke kommer kolde trækgener. I erhvervsbyggeri som kontor, butik, skole og institution vælges større aggregater med modstrøms- eller rotorveksler, ofte kombineret med behovsstyring. Ved nybyg projekteres varmegenvindingen ind fra start og indgår i bygningens energiramme, mens der ved renovering typisk udskiftes til et nyt aggregat med veksler, når det gamle anlæg mangler VGV eller kun har udsugning. I alle tilfælde er det luftmængderne, bygningen og energikravene, der afgør vekslertype og aggregatstørrelse.
Aggregater med varmegenvinding – og sådan hjælper Vilea
Vilea leverer ventilationsaggregater med varmegenvinding fra de førende producenter og tilpasser valget til bygning og behov. Til bolig og mindre erhverv bruger vi bl.a. Øland-aggregater og kompakte Systemair SAVE-boligaggregater med modstrømsveksler. Til kontor, institution og industri vælger vi bl.a. EXHAUSTO VEX-serien (de kompakte VEX100/VEX200 og de modulopbyggede VEX4000/VEX5000 med effektiv varmegenvinding), Systemair Geniox (fx Geniox Core og Geniox HP med integreret varmepumpe), Swegon GOLD (RX med rotorveksler og PX med modstrømsveksler) samt Komfovent-aggregater med høj virkningsgrad. Vi leverer varmegenvinding som en samlet ydelse: vi projekterer og beregner luftmængder, virkningsgrad og SEL efter BR18 og DS 447; vi vælger den rette vekslertype og aggregat; vi installerer aggregat, kanaler, armaturer og automatik og indregulerer til de aftalte luftmængder; og vi tilbyder serviceaftale med planlagt filterskift, rensning af veksler og funktionstest, så virkningsgraden holdes oppe. Har I et ældre anlæg uden VGV, udskifter vi det til et nyt EC-aggregat med varmegenvinding, der sænker energiforbruget markant. Vilea udfører ikke kemisk rens.
Hvad er inkluderet?
Fordele ved professionel service
Lavere varmeforbrug
Veksleren genbruger varmen fra udsugningsluften og forvarmer den friske luft gratis.
Godt indeklima
Frisk, forvarmet luft uden kold træk – og fugt, CO2 og lugt fjernet effektivt.
Overholder BR18
Anlæg med både indblæsning og udsugning lever op til kravet om varmegenvinding.
Dokumenteret virkningsgrad
Beregnet virkningsgrad og SEL samt indreguleringsrapport og D&V-manual.
Hvorfor vælge os?
Rette vekslertype til bygningen
Modstrøm, rotor eller væskekoblet – vi vælger ud fra virkningsgrad, fugt og plads.
Førende aggregater med VGV
EXHAUSTO, Systemair, Swegon, Komfovent og Øland tilpasset behov og budget.
Dokumenteret efter reglerne
Vi beregner virkningsgrad og SEL efter BR18 og DS 447 og leverer D&V-manual.
Én leverandør hele vejen
Projektering, installation, indregulering og løbende service samlet ét sted.
Til bolig, boligforening og erhverv
Varmegenvinding i nybyg, renovering og drift – i hele Danmark.
Service holder virkningsgraden oppe
Planlagt filterskift, rensning af veksler og funktionstest sikrer besparelsen over tid.
